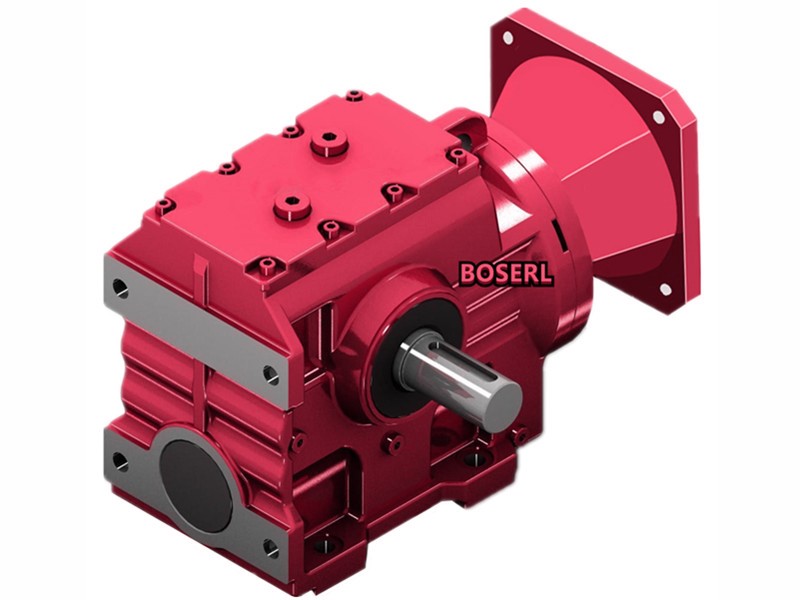

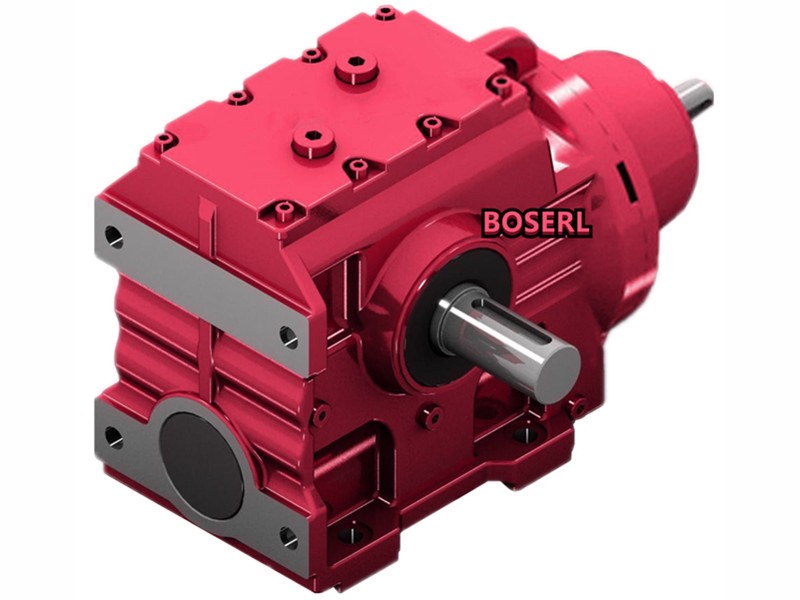

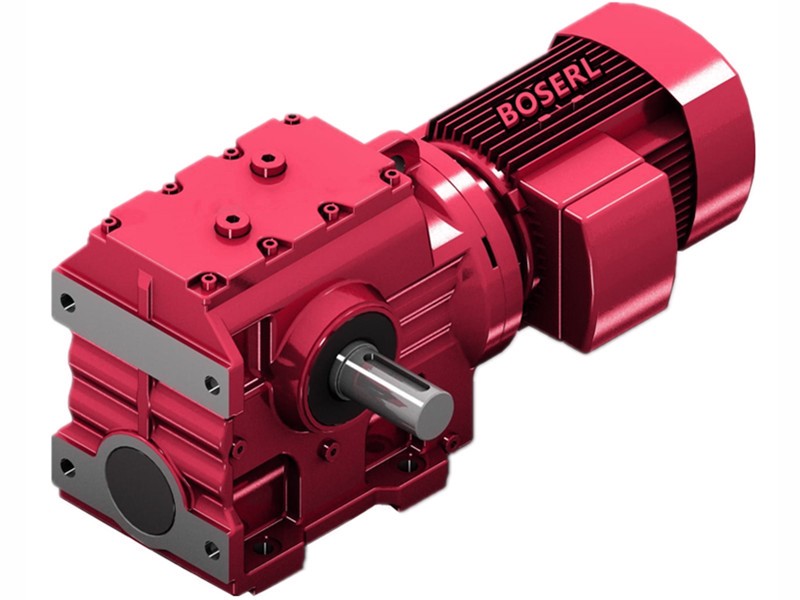

S98減速機詳細信息
S98減速機
訂購熱線：13360667204
S98減速機傳動比計算：齒輪減速馬達
卷揚機參數：輪子直徑520，帶動4.9噸，速度88米一分鐘
88米÷（0.52輪子直徑X3.14）=53.9轉每分鐘
4.9噸換算成扭矩=4802N.m
4802N.m×0.26輪子半徑=1248.52N.m
電機轉數1400÷輸出轉數53.9=25.97比
1248.52N.m輸出扭矩÷25.97比=48.08N.m電機扭矩
48.08N.m電機扭矩?fù)Q算成功率7.63KW以上
上下提升的卷揚機，我們通常建議用S系列自鎖減速機加剎車電機
對應的S98減速機選型參數：
型號：S98-B11KW
減速比：26.39
輸出轉數：56轉每分鐘
輸出扭矩：1760N.m
安全系數：1.45
S98減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）S系列減速機
S98斜齒輪蝸輪蝸桿減速機型號：
S98系列減速機參數大全：自鎖減速機
S98減速機配1.1KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y1.1KW | 824 | 1.1KW | 190kg | 23500N |
| S97Y1.1KW | 714 | 1.1KW | 190kg | 34400N |
| S97Y1.1KW | 626 | 1.1KW | 190kg | 34000N |
| S97Y1.1KW | 538 | 1.1KW | 190kg | 34800N |
| S97Y1.1KW | 484 | 1.1KW | 190kg | 35300N |
| S97Y1.1KW | 420 | 1.1KW | 190kg | 35700N |
S98減速機配1.5KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y1.5KW | 286.40 | 1.5KW | 193kg | 36100N |
| S97Y1.5KW | 262.22 | 1.5KW | 193kg | 36200N |
| S97Y1.5KW | 231.67 | 1.5KW | 193kg | 36400N |
| S97Y1.5KW | 196.52 | 1.5KW | 193kg | 36600N |
S98減速機配2.2KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y2.2KW | 286.40 | 2.2KW | 202Kg | 34800N |
| S97Y2.2KW | 262.22 | 2.2KW | 202Kg | 35200N |
| S97Y2.2KW | 231.67 | 2.2KW | 202Kg | 35600N |
| S97Y2.2KW | 196.52 | 2.2KW | 202Kg | 36000N |
| S97Y2.2KW | 180.95 | 2.2KW | 202Kg | 36100N |
| S97Y2.2KW | 161.74 | 2.2KW | 202Kg | 36300N |
| S97Y2.2KW | 145.60 | 2.2KW | 202Kg | 36500N |
| S97Y2.2KW | 131.85 | 2.2KW | 202Kg | 36600N |
| S97Y2.2KW | 116.92 | 2.2KW | 202Kg | 36700N |
| S97Y2.2KW | 105.71 | 2.2KW | 202Kg | 36800N |
| S97Y2.2KW | 89.60 | 2.2KW | 202Kg | 36900N |
S98減速機配3KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y3KW | 286.40 | 3KW | 205Kg | 32900N |
| S97Y3KW | 262.22 | 3KW | 205Kg | 33600N |
| S97Y3KW | 231.67 | 3KW | 205Kg | 34300N |
| S97Y3KW | 196.52 | 3KW | 205Kg | 35100N |
| S97Y3KW | 180.95 | 3KW | 205Kg | 35400N |
| S97Y3KW | 161.74 | 3KW | 205Kg | 35700N |
| S97Y3KW | 145.60 | 3KW | 205Kg | 36000N |
| S97Y3KW | 131.85 | 3KW | 205Kg | 36200N |
| S97Y3KW | 116.92 | 3KW | 205Kg | 36300N |
| S97Y3KW | 105.71 | 3KW | 205Kg | 36500N |
| S97Y3KW | 89.60 | 3KW | 205Kg | 36700N |
| S97Y3KW | 80.85 | 3KW | 205Kg | 36600N |
S98減速機配4KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y4KW | 231.67 | 4KW | 216kg | 30200N |
| S97Y4KW | 196.52 | 4KW | 216kg | 33400N |
| S97Y4KW | 180.95 | 4KW | 216kg | 34000N |
| S97Y4KW | 161.74 | 4KW | 216kg | 34600N |
| S97Y4KW | 145.60 | 4KW | 216kg | 35000N |
| S97Y4KW | 131.85 | 4KW | 216kg | 35400N |
| S97Y4KW | 116.92 | 4KW | 216kg | 35800N |
| S97Y4KW | 105.71 | 4KW | 216kg | 36000N |
| S97Y4KW | 89.60 | 4KW | 216kg | 36300N |
| S97Y4KW | 80.85 | 4KW | 216kg | 36300N |
| S97Y4KW | 71.43 | 4KW | 216kg | 36400N |
| S97Y4KW | 60.59 | 4KW | 216kg | 36600N |
| S97Y4KW | 55.79 | 4KW | 216kg | 36700N |
S98減速機配5.5KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y5.5KW | 161.74 | 5.5KW | 230kg | 31000N |
| S97Y5.5KW | 145.60 | 5.5KW | 230kg | 33100N |
| S97Y5.5KW | 131.85 | 5.5KW | 230kg | 33800N |
| S97Y5.5KW | 116.92 | 5.5KW | 230kg | 34500N |
| S97Y5.5KW | 105.71 | 5.5KW | 230kg | 35000N |
| S97Y5.5KW | 89.60 | 5.5KW | 230kg | 35500N |
| S97Y5.5KW | 78.26 | 5.5KW | 230kg | 35900N |
| S97Y5.5KW | 65.45 | 5.5KW | 230kg | 36300N |
| S97Y5.5KW | 71.43 | 5.5KW | 230kg | 35800N |
| S97Y5.5KW | 60.59 | 5.5KW | 230kg | 36200N |
| S97Y5.5KW | 55.79 | 5.5KW | 230kg | 36300N |
| S97Y5.5KW | 49.87 | 5.5KW | 230kg | 36500N |
| S97Y5.5KW | 44.89 | 5.5KW | 230kg | 36600N |
| S97Y5.5KW | 40.65 | 5.5KW | 230kg | 36700N |
S98減速機配7.5KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y7.5KW | 105.71 | 7.5KW | 243kg | 33100N |
| S97Y7.5KW | 89.60 | 7.5KW | 243kg | 34200N |
| S97Y7.5KW | 78.26 | 7.5KW | 243kg | 34900N |
| S97Y7.5KW | 65.45 | 7.5KW | 243kg | 35500N |
| S97Y7.5KW | 71.43 | 7.5KW | 243kg | 34800N |
| S97Y7.5KW | 60.59 | 7.5KW | 243kg | 35400N |
| S97Y7.5KW | 55.79 | 7.5KW | 243kg | 35700N |
| S97Y7.5KW | 49.87 | 7.5KW | 243kg | 36000N |
| S97Y7.5KW | 44.89 | 7.5KW | 243kg | 36200N |
| S97Y7.5KW | 40.65 | 7.5KW | 243kg | 36300N |
| S97Y7.5KW | 36.05 | 7.5KW | 243kg | 36000N |
| S97Y7.5KW | 32.60 | 7.5KW | 243kg | 35300N |
| S97Y7.5KW | 26.39 | 7.5KW | 243kg | 31900N |
| S97Y7.5KW | 23.59 | 7.5KW | 243kg | 31200N |
| S97Y7.5KW | 21.23 | 7.5KW | 243kg | 30600N |
| S97Y7.5KW | 19.23 | 7.5KW | 243kg | 30000N |
S98減速機配11KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y11KW | 55.79 | 11KW | 285kg | 34000N |
| S97Y11KW | 49.87 | 11KW | 285kg | 34600N |
| S97Y11KW | 44.89 | 11KW | 285kg | 34700N |
| S97Y11KW | 40.65 | 11KW | 285kg | 34200N |
| S97Y11KW | 36.05 | 11KW | 285kg | 33700N |
| S97Y11KW | 32.60 | 11KW | 285kg | 33100N |
| S97Y11KW | 26.39 | 11KW | 285kg | 29300N |
| S97Y11KW | 23.59 | 11KW | 285kg | 28900N |
| S97Y11KW | 21.23 | 11KW | 285kg | 28500N |
| S97Y11KW | 19.23 | 11KW | 285kg | 28100N |
| S97Y11KW | 17.05 | 11KW | 285kg | 27500N |
| S97Y11KW | 15.42 | 11KW | 285kg | 27100N |
| S97Y11KW | 13.07 | 11KW | 285kg | 26200N |
| S97Y11KW | 11.41 | 11KW | 285kg | 25500N |
S98減速機配15KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y15KW | 44.89 | 15KW | 305kg | 31400N |
| S97Y15KW | 40.65 | 15KW | 305kg | 31300N |
| S97Y15KW | 36.05 | 15KW | 305kg | 31000N |
| S97Y15KW | 32.60 | 15KW | 305kg | 30700N |
| S97Y15KW | 26.39 | 15KW | 305kg | 26400N |
| S97Y15KW | 23.59 | 15KW | 305kg | 26300N |
| S97Y15KW | 21.23 | 15KW | 305kg | 26200N |
| S97Y15KW | 19.23 | 15KW | 305kg | 26000N |
| S97Y15KW | 17.05 | 15KW | 305kg | 25700N |
| S97Y15KW | 15.42 | 15KW | 305kg | 25400N |
| S97Y15KW | 13.07 | 15KW | 305kg | 24800N |
| S97Y15KW | 11.41 | 15KW | 305kg | 24300N |
| S97Y15KW | 9.55 | 15KW | 305kg | 23600N |
| S97Y15KW | 8.26 | 15KW | 305kg | 22900N |
S98減速機配18.5KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y18.5KW | 36.05 | 18.5KW | 342kg | 28700N |
| S97Y18.5KW | 32.60 | 18.5KW | 342kg | 28600N |
| S97Y18.5KW | 27.63 | 18.5KW | 342kg | 28400N |
| S97Y18.5KW | 24.13 | 18.5KW | 342kg | 28100N |
| S97Y18.5KW | 21.23 | 18.5KW | 342kg | 24100N |
| S97Y18.5KW | 19.23 | 18.5KW | 342kg | 24100N |
| S97Y18.5KW | 17.05 | 18.5KW | 342kg | 24000N |
| S97Y18.5KW | 15.42 | 18.5KW | 342kg | 23900N |
| S97Y18.5KW | 13.07 | 18.5KW | 342kg | 23500N |
| S97Y18.5KW | 11.41 | 18.5KW | 342kg | 23200N |
| S97Y18.5KW | 9.55 | 18.5KW | 342kg | 22600N |
| S97Y18.5KW | 8.26 | 18.5KW | 342kg | 22100N |
S98減速機配22KW電機參數
| 型號 | 減速比 | 功率 | 重量 | 力矩 |
| S97Y22KW | 27.63 | 22KW | 355kg | 26600N |
| S97Y22KW | 24.13 | 22KW | 355kg | 26500N |
| S97Y22KW | 21.33 | 22KW | 355kg | 18600N |
| S97Y22KW | 19.23 | 22KW | 355kg | 20500N |
| S97Y22KW | 17.05 | 22KW | 355kg | 22300N |
| S97Y22KW | 15.42 | 22KW | 355kg | 22400N |
| S97Y22KW | 13.07 | 22KW | 355kg | 22300N |
| S97Y22KW | 11.41 | 22KW | 355kg | 22100N |
| S97Y22KW | 9.55 | 22KW | 355kg | 21700N |
| S97Y22KW | 8.26 | 22KW | 355kg | 21300N |
S98減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約
推薦類似型號：S88減速機
關鍵詞:G系列減速機一體式_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機_減速機配司服電機連接_S型減速機_司服電機減速機_S系列減速機器_司服減速機
S系列減速機型號：S38減速機,S48減速機,S58減速機,S68減速機,S78減速機,S88減速機,S98齒輪減速馬達
S系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: S98減速機 S97斜齒輪蝸輪蝸桿減速機 S97系列減速機 S97減速機傳動比 S97減速機選型參數 S97減速機CAD三維圖
